Popis

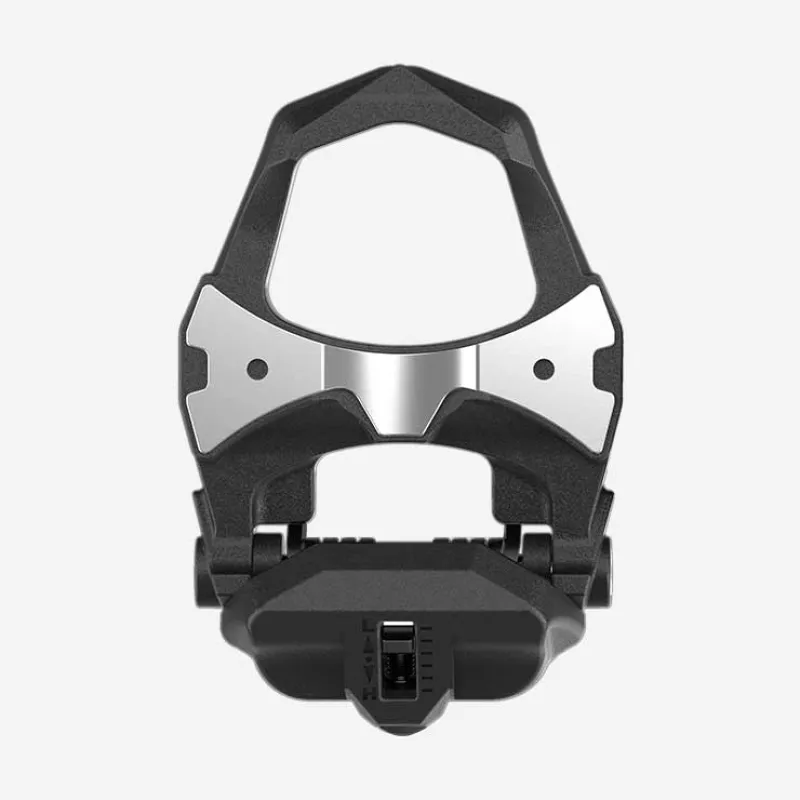

Favero Assioma DUO/UNO ľavé telo pedála je originálny náhradný diel určený na opravu ľavého cestného pedála Favero Assioma UNO alebo Assioma DUO. Umožňuje nahradiť poškodenú alebo opotrebovanú mechanickú časť a ďalej používať existujúcu ľavú os s integrovaným snímačom výkonu.

Kedy vymeniť telo pedála Assioma?

Výmena je vhodná vtedy, keď je pôvodné telo pedála poškodené, prasknuté, deformované alebo má opotrebovaný nášľapný mechanizmus, zatiaľ čo os so snímačom výkonu zostáva funkčná. Elektronika a batéria Assioma sú oddelené od mechanického tela, preto poškodenie vymeniteľnej časti nemusí znamenať výmenu celého wattmetra.

Ak sa problém týka merania výkonu, nabíjania, komunikácie ANT+ alebo Bluetooth, prípadne samotnej osi, výmena tela ho neodstráni. V takom prípade je potrebné skontrolovať snímač alebo zvoliť kompletný ľavý pedál s meračom výkonu.

Kľúčové vlastnosti

• Originálny náhradný diel Favero pre ľavú stranu cestných pedálov Assioma.
• Nášľapný systém kompatibilný s Look® Kéo pre bežne používané trojskrutkové cestné kufre.
• Rozsah nastavenia vypínacieho momentu 8 až 20 Nm umožňuje prispôsobiť silu potrebnú na vypnutie tretry.
• Čierne pružiny zodpovedajú aktuálnemu vyhotoveniu náhradného tela.
• Ložiská sú súčasťou tela, preto nie je potrebné samostatne objednávať ložiskovú súpravu.
• Vymeniteľná mechanická konštrukcia umožňuje zachovať pôvodnú ľavú os so snímačom.

Kompatibilita

Toto náhradné telo ľavého pedála je určené pre:

• Favero Assioma UNO, ľavý pedál so snímačom výkonu,
• Favero Assioma DUO, ľavý pedál so snímačom výkonu.

Nášľapný mechanizmus možno používať s originálnymi kuframi Look® Kéo a kompatibilnými kuframi Favero, vrátane červených kufrov a čiernych kufrov. Kufre nie sú súčasťou balenia.

Nastavenie sily vypnutia

Čierne pružiny umožňujú regulovať silu potrebnú na uvoľnenie kufra z pedála. Nižšie nastavenie uľahčuje vypnutie tretry, zatiaľ čo vyššie nastavenie vytvára pevnejšie spojenie. Obe strany pedála nastavujte rovnomerne a pred jazdou vždy skontrolujte správne zapnutie aj vypnutie kufra.

Nastavenie v rozsahu 8 až 20 Nm sa týka vypínacieho mechanizmu. Nejde o uťahovací moment pedála pri montáži do kľuky.

Montáž na pôvodnú os Assioma

Nové telo sa nasunie na existujúcu ľavú os so snímačom výkonu. Os treba pred montážou skontrolovať, očistiť a na určených plochách namazať lítiovým mazivom. Závit pre maticu M6 sa podľa montážneho návodu nemá znečistiť mazivom.

• Na maticu M6 použite 9 mm nástrčný kľúč s vonkajším priemerom najviac 13 mm.
• Maticu M6 ľavého pedála uťahujte v smere hodinových ručičiek.
• Odporúčaný uťahovací moment matice M6 je 8 až 10 Nm.
• Koncovú krytku uťahujte v smere hodinových ručičiek.
• Odporúčaný uťahovací moment koncovej krytky je 2 až 3 Nm.

Po zostavení skontrolujte voľný chod tela, správnu polohu tesnenia, prípadnú bočnú vôľu a funkciu nášľapného mechanizmu. Pred prvou jazdou je vhodné vykonať manuálne nulovanie wattmetra prostredníctvom cyklopočítača alebo aplikácie Favero Assioma.

Čo zostáva z pôvodného pedála?

Pri výmene sa naďalej používa pôvodná ľavá os so snímačom, elektronickým modulom a nabíjateľnou batériou. Produkt preto nemení spôsob merania, presnosť, prenos dát ani konfiguráciu Assioma UNO alebo DUO. Nahrádza iba mechanickú časť, do ktorej sa zapína kufor cyklistickej tretry.

Údržba po výmene

• Pedál pravidelne kontrolujte, najmä po páde alebo kontakte so zemou.
• Na čistenie používajte mäkkú vlhkú handričku.
• Nepoužívajte alkohol, benzín, priemyselné odmasťovače ani agresívne rozpúšťadlá.
• Pedál nečistite vysokotlakovým prúdom vody.
• Pravidelne kontrolujte utiahnutie koncovej krytky a stav kufrov.
• Opotrebované alebo poškodené kufre pred ďalšou jazdou vymeňte.

Obsah balenia

• 1× ľavé telo pedála Favero Assioma DUO/UNO s ložiskami,
• 1× matica M6,
• 1× olejové tesnenie osi,
• 1× koncová krytka.
